使铁芯和橡胶粘合的方法,分为使用粘合剂的场合和使用硬质材质的场合。
粘合种类/项目 | 粘合剂 | 硬质材质 |
---|---|---|
粘合力 | 优 | 优 |
粘合的安定性 | 良 | 良 |
耐热性 | 100 ~150℃(硅胶,氟素橡胶,180 ~250℃ ) | 80 ~100℃ |
铁芯的表面状态 | 做成泉颈 | 12~14山/25mm, 深0.5mm |
※ 基本上是使用粘合剂接着,如果因使用溶剂不同粘合剂被侵蚀,轴的表面状态不良的情况下,使用硬质材质。
(1)开槽加工及螺旋纹加工
在胶辊表面进行各种切削加工,使其应用范围更为广泛。这些加工的主要目的是,
①增加涂布量
②伸展纸张,薄膜的皱纹
③防止传送带打滑及蛇行
④塑料等的成型
⑤助胶辊放热
⑥付与胶辊柔软度
⑦增加摩擦系数
⑧提高薄膜,纸张的适合性
各种切削加工如图所示。
名称 | 断面图(槽形状) | 适用槽状花纹 |
---|---|---|
方形槽 | 纵,横,螺旋状,双螺旋状,螺旋齿状,方块,螺纹切削 | |
梯形槽 | 纵,横,方块,螺纹切削 | |
V字形槽 | 螺纹切削 | |
W锯齿形槽 | 双螺旋状 | |
半圆形槽 | 纵,螺纹切削 | |
圆形槽 | 纵,横,螺旋切削 |
D…深度 R…半径 F山状间距… W…槽宽 P…螺距
名称 | 平面图(槽状) | 目的和用途 |
---|---|---|
纵槽 | (单独纵槽) 目的…④, ⑤, ⑥, ⑦ 用途…瓦楞纸箱(输纸辊) (定货指示) 需要槽数要 |
|
横槽 | (单独纵槽) 目的…③, ④, ⑥, ⑦ 用途…瓦楞纸箱(输纸辊) (定货指示)需要槽数要 |
|
螺旋状槽 | (多条螺旋槽) 目的…③, ⑤ 用途…三合板,钢板等 砂带抛光机用辊 (定货指示) 需要曹数要 螺旋角度 |
|
双螺旋槽 | (多条螺旋中心分配槽) 目的…②, ③, ⑤ 用途…三合板,钢板等 砂带抛光机用辊 各种薄膜用辊 (定货指示) 需要曹数要 螺旋角度 |
|
螺旋齿形槽 | (一条及多条螺旋槽) 目的…②, ③, ⑤ 用途…造纸,染色等 螺旋齿辊 各种导辊 (定货指示) 需要曹数要 螺旋角度 |
|
网纹槽 | (往复多条螺旋纹) 目的…③, ⑤, ⑧ 用途…瓦楞纸箱,布等 送料辊 各种薄膜用胶辊 (定货指示) 需要曹数要 螺旋角度 |
|
螺纹切削槽 | (连续螺纹切削槽) 目的…① 用途…三合板,钢板 合纸等的涂布辊 (订货指示) 大约尺寸的山状数量 (向左或向右) |
检查项目 | 测定方法 | 完成标准 |
---|---|---|

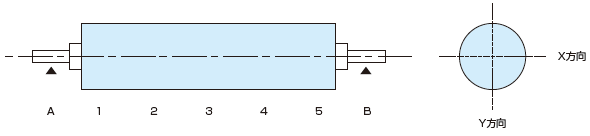

胶辊的外径 |
用千分尺或卷尺按按面长方向测3~5个位置。 测定位置,根据规格书检查类别而分,胶长500mm以下测三个位置,胶长150mm以下测一点。 |
0~0.5mm以下 |
胶辊圆筒度 |
外径测定值的最大值和最小值的差。 | 0.05mm以下 (胶长3000mm以下)0.07mm以下 (胶长3000mm以上 L/D25以下) |
胶辊硬度 | 使用A型硬度计来测定。 | ±3度 |
胶辊真圆度 |
同一圆周90度位置处的外径测定差。 |
0.03mm以下 |
胶辊跳动 |
在研磨胶辊时,将金属部(A.B)跳动精度调整在0.02mm以下,确保胶辊表面的跳动精度。。 |
0.05mm以下 |
中高形状 〔中高量〕 〔外径〕 |
中央部和两端部的外径差作为中高量。 测定中央部,将次数值作为外径尺寸。 |
±0.05mm (中高量0.5以下) ±0.1mm (中高量0.5以上) 0~0.5mm |
胶辊面(胶)长 | 将量尺或卷尺平行接触胶辊面,测定胶长,读数的最低值。 | ±1mm (面長2000mm以下) ±2mm (面長超过2000mm) |
※此数值为本公司一般橡胶材质的精度基准值。
海面材质,粘尘材质,软质橡胶材质以及软质聚氨酯等不适用于上述数值。
胶辊精度标准因业界,用途而分,个别检查项目要求高精度的情况下,请向本公司营业人员协商。
关于高精度的铁芯,胶辊的制作数值也请一并协商。
