胶辊基础知识（3,4）

3.各种橡胶材质的特性

我公司具有代表性的胶辊包胶用橡胶材质种类和特性如下表。

◎…优 ○…良 △…可 ×…不可

项 目 丁腈橡胶1 丁腈橡胶2 氯丁橡胶 乙丙橡胶 硅胶 丁基橡胶 丁苯橡胶 聚氨酯1 聚氨酯2 海帕轮 氟橡胶
简码 NBR NBR CR EPT Q IIR SBR U U CSM FKM
我公司称呼名 200, 800
6000, W
SW, ニューTX		 FR, M
1400, L
白EC200		 300 700 900 7000 1300 2000
4000		 MC, MC－U
MCK		 3300 FV
化学名 丙烯腈 丁二烯共聚物 丙烯腈 丁二烯共聚物 氯丁橡胶 三元乙丙橡胶 聚硅氧烷漆 丁基共聚物 苯乙烯/丁二烯共聚物 聚氨酯 聚氨酯 氯磺化聚乙烯 氢氟碳化合物
硬度范围
（邵氏A）		 10 ～ 95 30～90 40～80 40～80 30～80 20～70 70～95 10～95 15～80 50～80 60～90
抗张强度
（Mpa）		 4 ～ 22 4～25 7～18 11～24 4～8 8～11 4～20 2～44 2～15 15～19 10～15
撕裂强度
（N／mm）		 10 ～ 60 10～50 10～40 10～50 （5～15） 15～30 17～60 10～190 10～30 40～75 20～35
耐磨损性 ◎ ◎ ○ ○ △ ○ ◎ ◎ ○～◎ ◎ ◎
压缩永久变形 ◎ ◎ ◎ ○ ◎ ○ ○ ◎ ◎ ○ ○
耐老化性 ○ ◎ ◎ ◎ ◎ ◎ ○ △～○ △～○ ◎ ◎
耐臭氧性 ×～△ ○ ○ ◎ ◎ ◎ × ◎ ◎ ◎ ◎
耐热性
（最高使用温度）		 120 100 130 150 220 150 120 80 80 160 250
耐寒性
（脆化温度）		 － 10 ～ － 20 −10～−20 −35～−55 −40～−60 −50～−100 −30～−55 −30～−60 −30～−60 0 −20～−60 −10～−50
耐火性 ×～△ △ ○ × ×～○ × × ×～△ ×～△ ○ ◎
体积电阻率25℃
（Ω・cm）		 109～1012 109～1012 1010～1012 1012～1015 1011～1015 1014～1016 1010～1015 109～1012 109～1011 1013 1013～1015
电容率
（60HZ）		 10～15 10～15 7.5 3.1～3.4 3.2～10 2.1 2.9～3.0 4.2～5.5 4.2～5.5 5.5～7.5 2.0～2.5
强酸 ○ ○ ○ ◎ △ ◎ ○ × × ○～◎ ◎
弱酸 ○ ○ ◎ ◎ ○ ◎ ○ △ × ○～◎ ◎
强碱 ◎ ◎ ◎ ◎ ◎ ◎ ◎ × × ○～◎ ◎
弱碱 ○ ○ ○ ◎ ○ ◎ ○ × × ○～◎ ◎
耐水性 ◎ ◎ ○～◎ ◎ ◎ ◎ ◎ × × ○ ◎
脂肪族系溶剂 ◎ ◎ ○ × ×～△ × × ◎ ◎ △ ◎
芳香族系溶剂 △ △ × △ ×～△ △ × △～◎ ◎ ×～△ ◎
酒精系溶剂 ○ ○ ◎ ◎ ◎ ◎ ◎ △～○ ○ ◎ ◎
酮系溶剂 × × △～○ ◎ ○ ◎ ○ × × △ ×
酯系溶剂 × × △～○ ◎ ○ ◎ △～○ × × △ ×
含氯系溶剂 × × × × × ×～△ × × × × ◎



▲返回页首

4. 关于辊芯

在各种条件下使用的胶辊，不仅是橡胶材质，辊芯的好否也是最重要的。
即，如果不使用充分承受使用条件的材料和结构，会成为发生重大问题的原因。
材料一般是使用钢管，在特殊用途上也会使用不锈钢，铝，塑料等。
特别是最近，为了实现轻重量，CFRP被瞩目。（关于CFRP芯，请参考“高功能CFRP滚轮”）辊芯结构是根据使用条件而变化，所以关于辊芯的结构请咨询我公司销售业务员。

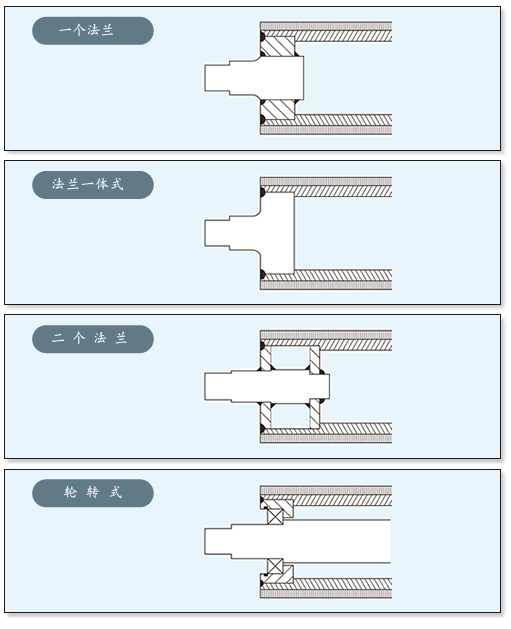

A.辊芯结构

以下是具有代表性的结构。

B.构成辊芯的材料

辊芯通常是用金属材料（特别是钢铁材料）。
特别是选择合适的材料是滚轮性能上重要的元素之一。
以下举例构成辊芯的轴，法兰，辊芯体的具有代表性的材质。

轴 法兰 辊芯体
●炭素工具钢
●不锈钢
●铬钼铸钢
●合金工具钢
●铝		 ●通用轧制钢
●不锈钢
 ●铝
●不锈钢
●配管用碳钢管（SGP）
●炭素工具钢（STKM13A）（STPG、SGP 等）
●CFRP 管

C.滚轮平衡

随着最新机械的高速化，增多由滚轮平衡不合适而发生的各种事故（如振动，噪音，轴和轴承的早期磨损，齿轮的早期磨损，胶辊的早期损伤，机械的早期故障等等）。
这些现象是随着滚轮回转的上升，由于不平衡而发生的离心力的急速增加而引起的。
修正该不平衡的基本方法有几种，我公司是用以下2种方法进行修正。

1.静平衡（Static Balance）

静平衡是构成滚轮的材料的负荷分配不均匀而发生的现象。

如下图用尖角支撑胶辊两端时，重的一方会往下转。修正方法是，在轻的一方加重或者重的一方减重来修正。

2.动平衡（Kinetic Balance）

动平衡是滚轮回转时发生的。其不平衡量表现成让滚轮往相同方向摆动的离心力。

动平衡和修正方法是，把滚轮表面分360等分，在不平衡的位置上进行重量调整。

D.其他注意事项

（1） 辊芯体表面的接着按以下方法进行。
  1.用硬质橡胶接着：…12～14 角／25mm 深度0.5mm 螺纹加工
  2.用接着剂的时候：鹅颈刀完工表面
（2） 直径超过200mm的滚轮，在法兰的两端开直径5mm以上的对称的孔。为提高硫化效率而必须的。
（3） 滚轮的平衡是非常重要的，在我公司制作辊芯的时候，根据使用用途根据情况做静平衡，但关于动平衡没有客户指定，一般是不做动平衡。在高速运转环境中使用的滚轮，如果需要平衡，请向业务员申请如下几点。

●滚轮的回转数 ●所希望的平衡量（g）

通常 G6.3（平衡等级）   一般薄膜纸张用滚轮 （400m／min 为止）
  G2.5（平衡等级）   高速运转滚轮 （400～1500m／min）
